滾筒洗衣機拆卸圖解(滾筒洗衣機拆卸圖解方法)

滾筒洗衣機拆卸圖解

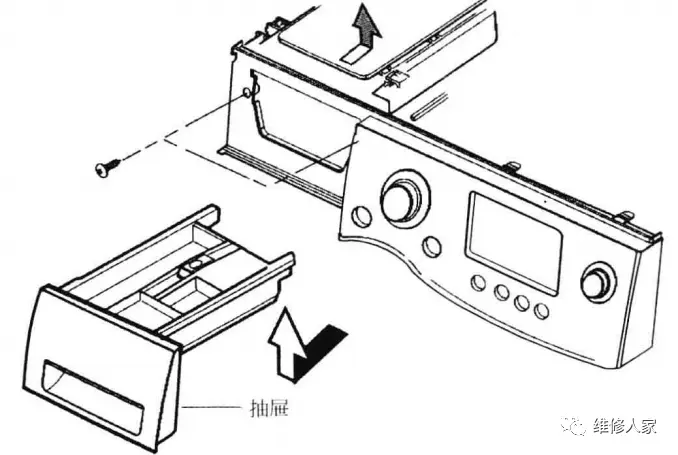

1、控制面板拆卸

擰開上部金屬板上的螺釘，將金屬板上部往后拉，然后沿箭頭方向往上拉，再拆下蓋子，拉出抽屜并擰開2個螺釘，拉住控制板的邊向上提，將其拉出。最后擰開2個螺釘，推開下面的卡子之后推出控制面板(如下圖所示)。

2、PWB總成(顯示器)拆卸

斷開PWB總成(顯示器)，擰開PWB絕緣體上的7個螺釘，并從PWB絕緣體上拆下PWB總成(顯示器)(如圖所示)。

3、PWB總成(主機)拆卸

移開后蓋，擰開1個螺釘，沿箭頭方向拉動PWB總成(主機)。再擰開2個螺釘，斷開接頭，取下PWB總成(主機)(如圖所示)。

4、PWB總成(電源)拆卸

拆下金屬板上部，推出卡子，移開PWB總成(電源)的蓋子，將接頭從PWB斷開，打開2個螺釘(如圖所示)即可。

5、分配器拆卸

拆下金屬板上部，沿箭頭方向拉出抽屜，打開2個螺釘，拆開管夾和軟管后，拆下衣缸上的通風風箱。

6、進水閥門拆卸

斷開電線接頭，擰開閥門固定器的2個螺釘后，拆下進水閥門即可。

7、機門拆卸

將門全部打開，拆除鉸鏈上的3個螺釘(如圖所示)，用手托住機箱內蓋內部的托架，再取下機門即可。

8、機箱蓋子拆卸

拆下金屬板上部，抽出抽屜并擰開2個螺釘，抓住控制面板的側邊向上將其取出。再擰開2個螺釘，推開卡子即可推出控制面板。擰開下面蓋子的螺釘，使用專門用于維修的夾具移開機箱蓋子，并松開墊圈，擰開2個螺釘，擰開機箱蓋子上下兩側的所有螺釘，最后提起并分離機箱蓋子(如圖所示)即可。

9、門鎖開關拆卸

移開機箱蓋夾，并松開墊圈，擰開2個螺釘，將門鎖開關從電線接頭和傳動帶上斷開即可。

10、蒸汽發生器拆卸

取出與蒸汽發生器相連接的外殼，拆除接頭、軟管及接地螺釘(如圖3-52所示)，擰出蒸汽發生器的螺釘，即可取下蒸汽發生器(如圖所示)。

11、轉子拆卸

移開后蓋，擰開轉子螺栓，即可拉出轉子。

12、定子拆卸

擰開定子上的6個螺栓，斷開兩個接頭，即可拆下定子。

13、減振器拆卸

拆除位于衣缸的鉸鏈擋板，按住尖端的摁扣拉出位于底座的鉸鏈制動器，沿箭頭方向拉出位于底座的鉸鏈，即可拆下減振器。

14、水泵拆卸

依次拆開水泵出水管、衣缸水泵風箱、管帽，再斷開電線，打開機箱的3個螺釘，沿著箭頭方向即可拆下水泵。

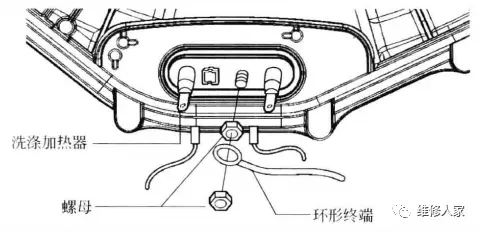

15、洗滌加熱器拆卸

擰開螺母，拉出洗滌加熱器即可。

16、洗衣機拆卸注意事項

(1)移動機體或躺倒機體進行作業時，防水底板或聚乙烯底座的存水部位，以及內部管道等處會溢出剩水。

(2)在移動機體時請不要傾斜。當需要傾斜機體時，應先施行脫水運轉。取出線屑過濾網，把機體向前方傾斜徹底排出剩水。此外，當拆卸部件時，為安全起見請確認部件內部是否留有剩水。

(3)把機體躺倒進行作業時，請平穩地向后傾倒(如向其他方向傾倒，會導致?lián)p壞內部部件，引起漏水)。

(4)當拆卸循環泵組件、風扇電動機時，需要用短十字形改錐(全長75mm以下)，請事前準備。

(5)導線之間的接線，盡可能用規定的壓接端子，用適當?shù)墓ぞ邏航永喂蹋⒂媒^緣膠帶充分絕緣。且導線不能碰到傳動帶、散熱傳動輪、吊桿等可動部分以及銳角部位和高溫部位(電動機)，應按原狀態接線及固定(如不保持原狀，將引起異常聲或漏水)。

滾筒洗衣機拆卸圖解方法

滾筒洗衣機拆卸圖解方法如下：

操作材料：一把十字改刀、一把長的刷刷子、洗衣機清洗藥水和丁字桿套筒。

操作工具：海爾自動洗衣機。

具體操作方法/步驟如下：

1、首先用十字改刀將洗衣機上面的螺絲取下。

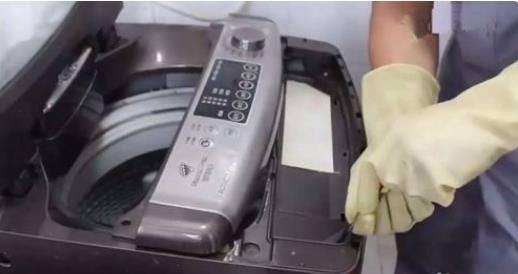

2、將洗衣機控制面板拿下后，里面有幾顆螺絲，用十字改刀取下。

3、取下整體塑料蓋板，將里的贓物清潔。

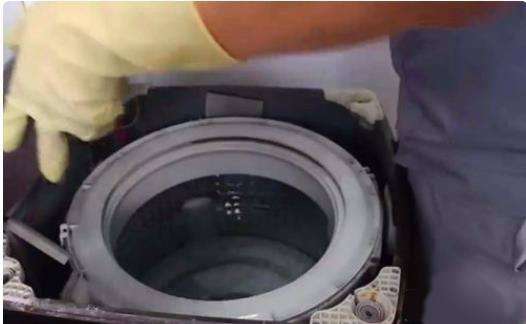

4、將滾筒上面的密封圓形塑料擋圈取下，用一把長長的刷子清潔滾筒壁面，慢慢刷洗將臟污刷出來。

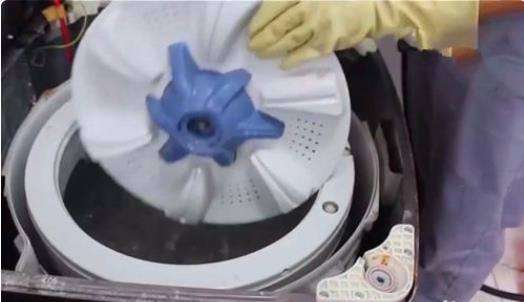

5、最后用10套筒丁字桿取下滾筒底部圓盤緊固螺絲，拿出圓盤即可。
